ULTRAPRECISIONS-SVARVAR

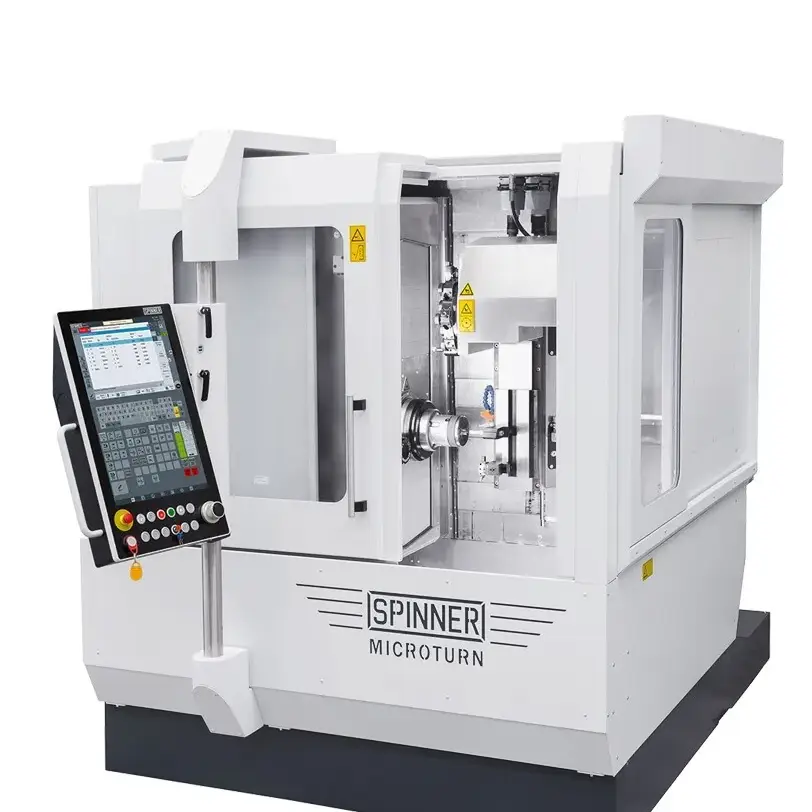

MICROTURN L
- Flerfunktionssvarv med ultraprecision
- Optimal repeterbarhet genom spindelrörelse i både X&Z
- Linjärskalor i samtliga axlar
- Kan utrustas med slipspindlar, djuphålsborranordningar eller gripdon
| NC-styrning | Siemens 840D |
| Bearbetningsdiameter (stång) | Ø32 / Ø52 |
| Bearbetningsdiameter (chuck) | 1–250 mm |
| Bearbetningslängd | 1–200 mm |
| Slaglängd X/Z | 600 mm / 350 mm |
| Huvudspindel varvtal | 10 000 rpm, 7 000 rpm (Ø32), 6 000 rpm (Ø52), 5 200 rpm (Ø52) |
| Huvudspindel effekt | 10,5 kW (Ø32), 16,5 kW (Ø52) |
MICROTURN LT
- Flerfunktionssvarv med ultraprecision
- Optimal repeterbarhet genom spindelrörelse i både X&Z
- Linjärskalor i samtliga axlar
- Kan utrustas med slipspindlar, djuphålsborranordningar eller gripdon
- Revolver med Y-axel för universalsvarvning
| NC-styrning | Siemens 840D |
| Bearbetningsdiameter (stång) | Ø32 / Ø52 |
| Bearbetningsdiameter (chuck) | 1–250 mm |
| Bearbetningslängd | 1–200 mm |
| Slaglängd X/Z | 600 mm / 350 mm / + – 50mm |
| Huvudspindel varvtal | 10 000 rpm, 7 000 rpm (Ø32), 6 000 rpm (Ø52), 5 200 rpm (Ø52) |
| Huvudspindel effekt | 10,5 kW (Ø32), 16,5 kW (Ø52) |
| Revolver verktygsplatser | 12 st BMT 45 |

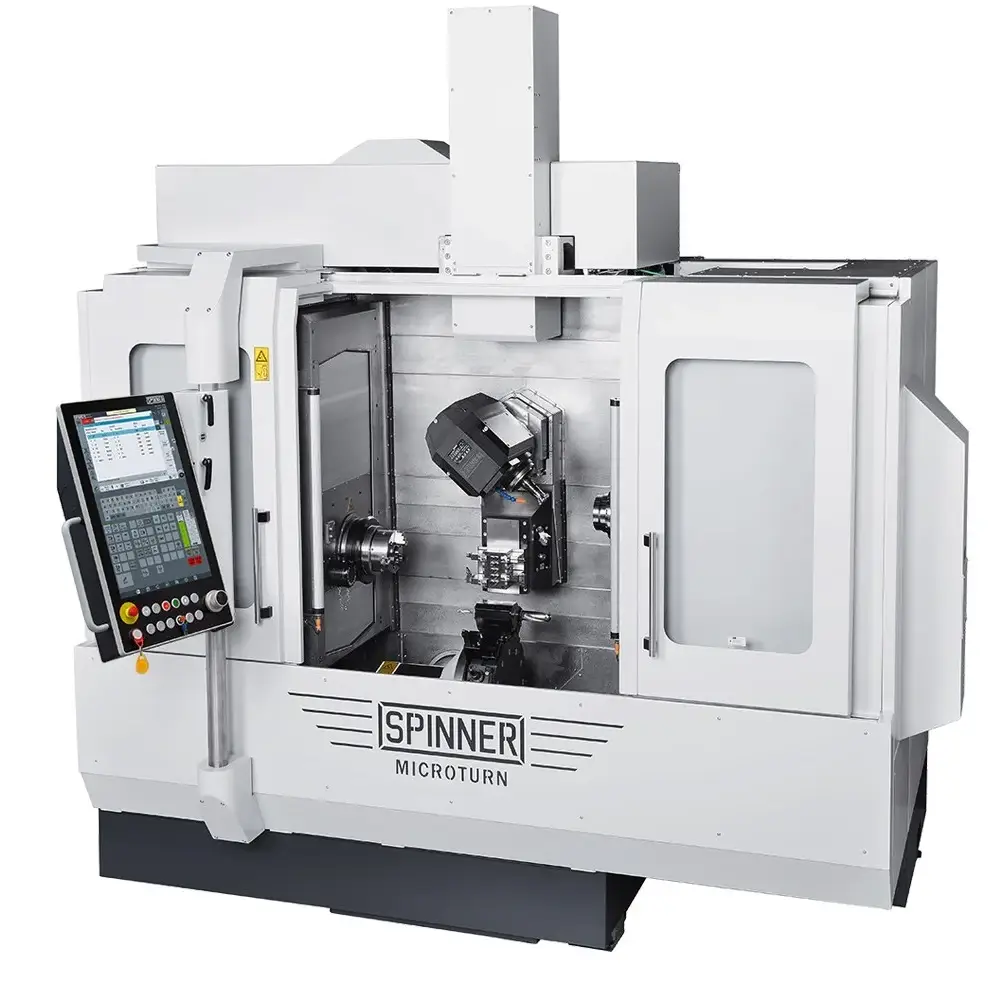

MICROTURN LTB
- Ultraprecisionssvarv med 5-axlig fräsning
- Optimal repeterbarhet genom spindelrörelse i både X och Z
- Linjärskalor i samtliga axlar
- Kan utrustas med slipspindlar, djuphålsborranordningar eller gripdon
- Revolver med Y-axel för universalsvarvning
- Frässpindel med B- och Y-axel
- Verktygsväxlare med plats för 72 verktyg
| NC-styrning | Siemens 840D |
| Bearbetningsdiameter (stång) | Ø32 / Ø52 |
| Bearbetningsdiameter (chuck) | 1–250 mm |
| Bearbetningslängd | 1–200 mm |
| Slaglängd X/Z/Y1/Y2 | 600 mm / 350 mm / + – 50mm / + – 50 mm |
| Huvudspindel varvtal | 10 000 rpm, 7 000 rpm (Ø32), 6 000 rpm (Ø52), 5 200 rpm (Ø52) |
| Huvudspindel effekt | 10,5 kW (Ø32), 16,5 kW (Ø52) |
| Frässpindel | 12 000 rpm, 9 kW, HSK 40 |
| B-axel | + – 180° |
| Verktygsväxlarplatser | 33/72 st |
| Revolver verktygsplatser | 12 st BMT 45 |

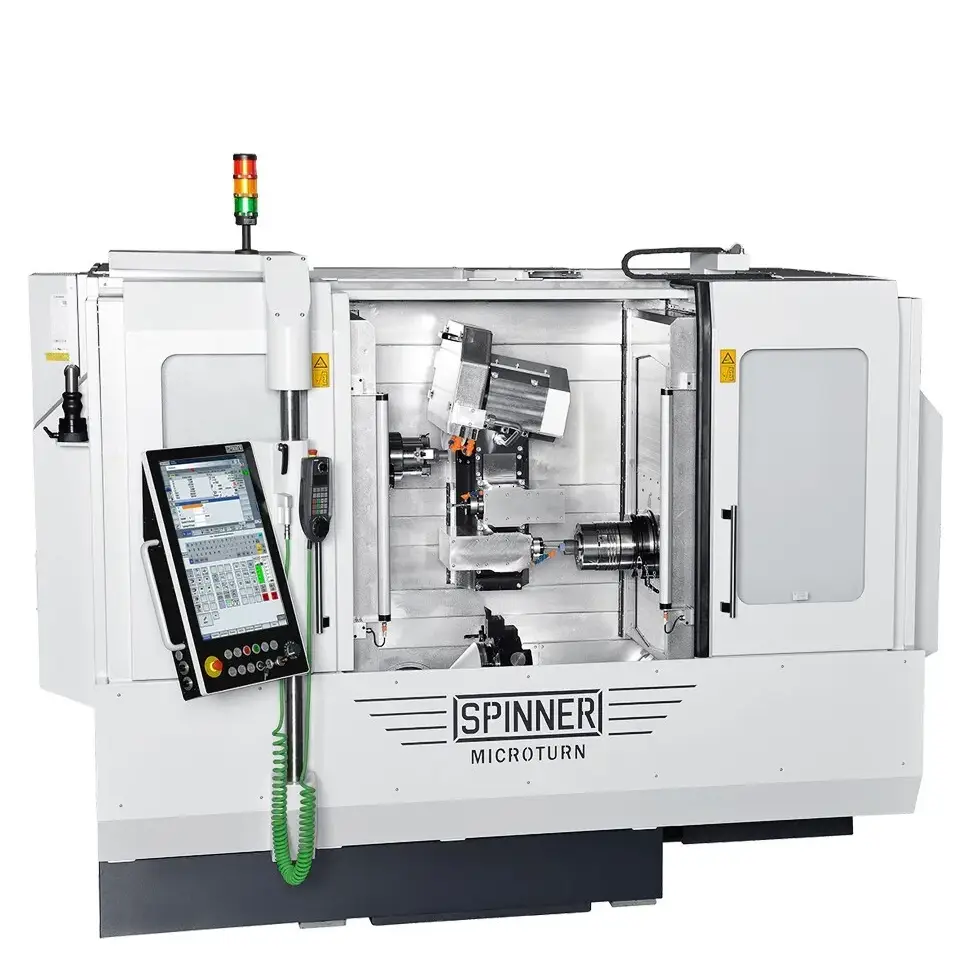

MICROTURN LTBS
- Ultraprecisionssvarv med dubbla spindlar och 5-axlig fräsning
- Optimal repeterbarhet genom spindelrörelse i både X och Z
- Linjärskalor i samtliga axlar
- Kan utrustas med slipspindlar, djuphålsborranordningar eller gripdon
- Revolver med Y-axel för universalsvarvning
- Frässpindel med B- och Y-axel
- Verktygsväxlare med plats för 72 verktyg
| NC-styrning | Siemens 840D |
| Bearbetningsdiameter (stång) | Ø32 / Ø52 |
| Bearbetningsdiameter (chuck) | 1–250 mm |
| Bearbetningslängd | 1–200 mm |
| Slaglängd X/Z/Y1/Y2 | 600 mm / 350 mm / + – 50mm / + – 50 mm |
| Spindel vänster varvtal | 10 000 rpm, 7 000 rpm (Ø32), 6 000 rpm (Ø52), 5 200 rpm (Ø52) |
| Spindel vänster effekt | 10,5 kW (Ø32), 16,5 kW (Ø52) |
| Spindel höger varvtal | 10 000 rpm, 7 000 rpm (Ø32), 6 000 rpm (Ø52), 5 200 rpm (Ø52) |
| Spindel höger effekt | 10,5 kW (Ø32), 16,5 kW (Ø52) |
| Frässpindel | 12 000 rpm, 9 kW, HSK 40 |
| B-axel | + – 180° |
| Verktygsväxlarplatser | 33/72 st |
| Revolver verktygsplatser | 12 st BMT 45 |

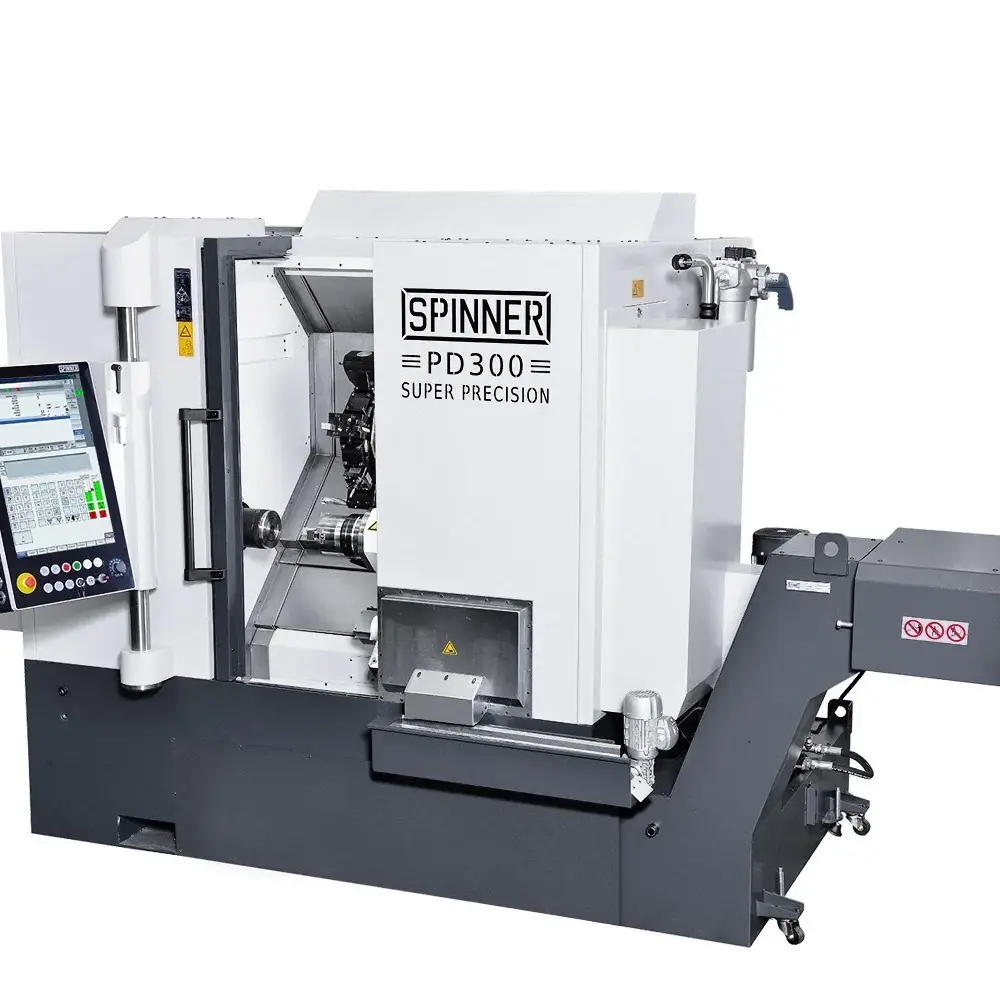

PD
- Kompakt mikrosvarv för små precisionsdetaljer
- Mycket omtyckt & populär maskin – över 3 000 sålda
- Plangejdrar för tuff och stabil bearbetning
- Linjärskalor för optimal noggrannhet
- Marknadsledande precisions spindlar
- Anpassad för hårdsvarvning & diamantsvarvning
- Motspindel, dubbdocka, linjärverktyg & detaljhämtare som tillval
| NC-styrning | Fanuc 32i / Siemens 840D |
| Bearbetningsdiameter (stång) | Ø32 / Ø42 |
| Bearbetningsdiameter (chuck) | 1–120 mm |
| Bearbetningslängd | 1–100 mm |
| Slaglängd X/Z | 400 mm / 400 mm |
| Huvudspindel varvtal | 8 000 rpm, 5 000 rpm |
| Huvudspindel effekt | 28 kW, 43 kW |
