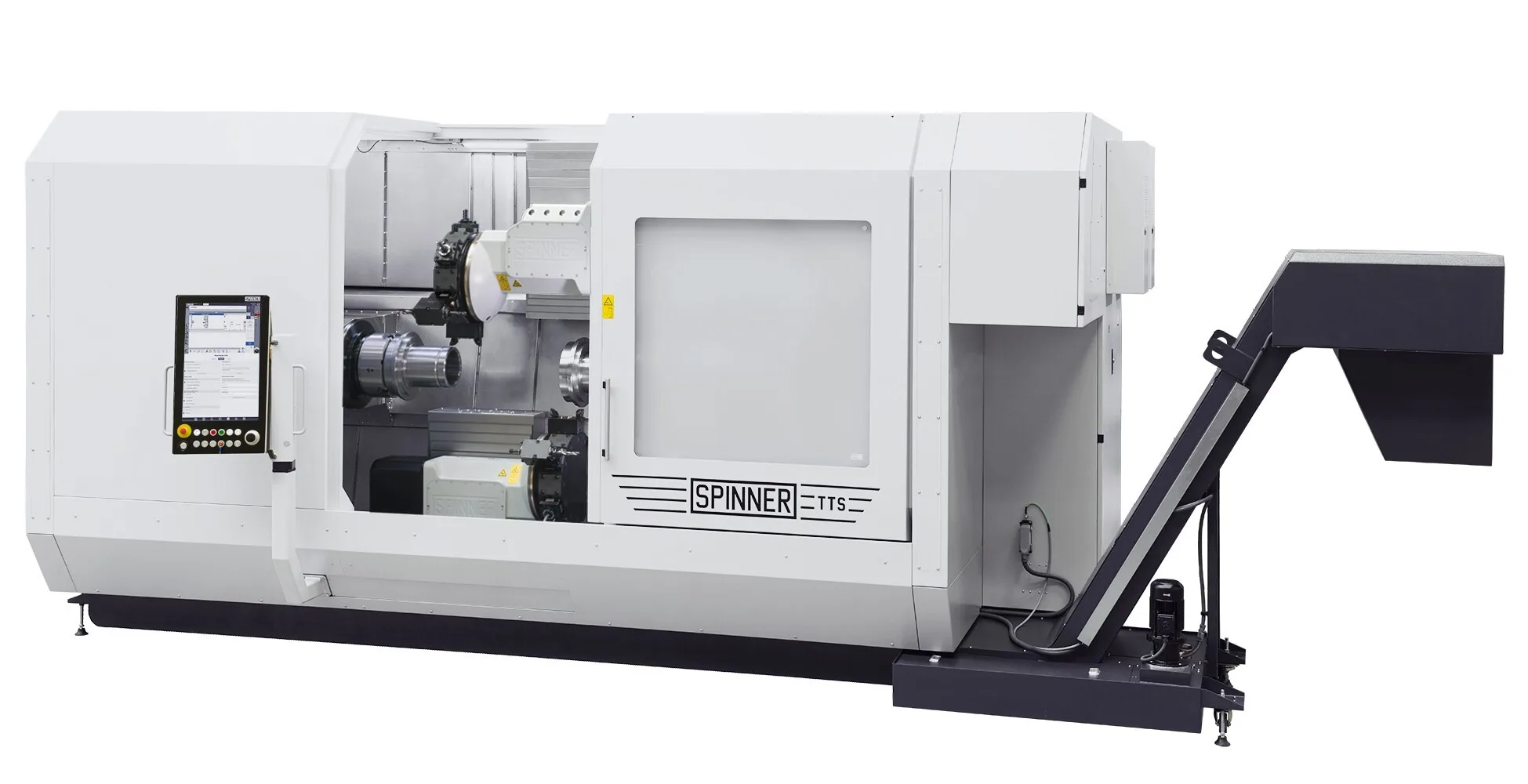

TTS125-XL – Produktiv simultansvarv i XL-format

TTS125-XL är en högproduktiv maskin som kan byggas ut med två, tre eller fyra revolvrar för bearbetning av stångmaterial upp till 125 mm, men även för chuckbearbetning upp till ca 500 mm.

Den 90-gradiga lutande maskinbädden ger fritt spånfall och optimal tillgänglighet för operatören vid processövervakning och verktygsbyten.

Med ett spindelavstånd på 2 100 mm är arbetsområdet tack vare den förlängda bädden även idealiskt för stora, långa arbetsstycken. De motoriserade spindlarna med 125 mm stångkapacitet är unika i sitt slag och erbjuder maximal effekt, vridmoment och stånggenomföring. De kan installeras både som huvud- och underspindel.

Moderna switchrevolvrar med servodrift och direktdrivna verktyg vid höga varvtal möjliggör korta cykeltider och högpresterande bearbetning, även vid stora chuckoperationer.

Variabel arbetsområdeskonfiguration:

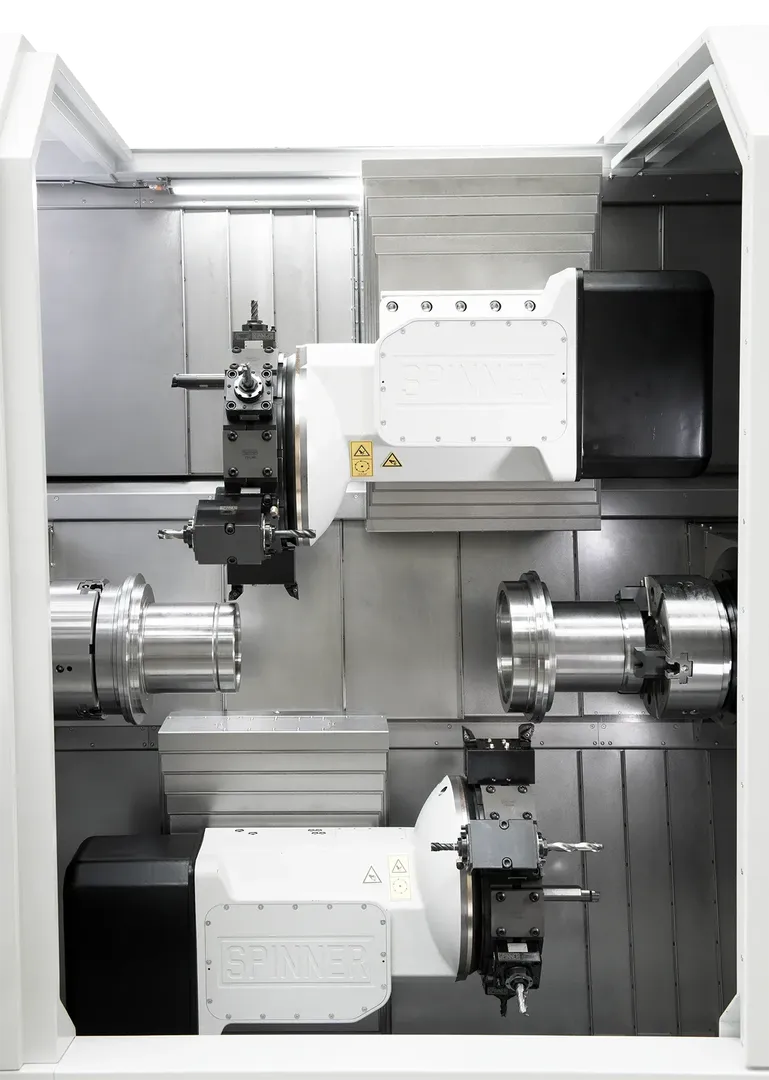

Duplex – Två revolvrar: en uppe till höger och en nere till vänster i arbetsområdet.

Twin – Båda revolvrarna placeras överst, särskilt fördelaktigt vid specialtillämpningar med exempelvis flera lynetter i den nedre delen.

Triplex – Tre oberoende revolvrar med två Y-axlar, vanligtvis för högproduktiva applikationer som ytterligare reducerar bearbetningstiderna avsevärt.

Quadrex – FYRA oberoende revolvrar med två Y-axlar som sätter nya standarder i produktivitet med upp till fyra samtidiga skäreggar vid stångbearbetning eller stor chuckbearbetning upp till 500 mm i diameter.

Flexibel lynett för precisionsbearbetning:

Som en unik egenskap i denna serie kan en lynett placeras på en korsslid i arbetsområdets nedre del. Den monteras på X/Z-sliden istället för en revolver och kan därmed röra sig i båda axlarna. Lynetten kan följa bearbetningen i längsriktningen (Z) samt justeras i tvärriktningen (X), och kan även köras till en parkeringsposition under spindeln för fritt spånfall. Det går att placera en lynett till vänster under huvudspindeln, spegelvänt till höger, eller använda två lünetter. En CNC-bakdocka finns även tillgänglig istället för motspindel.

TTS125-XL erbjuder:

• Fritt spånfall
• 125 mm stångkapacitet vid höga varvtal
• Chuckbearbetning upp till ca 500 mm
• Moderna vattenkylda motorspindlar
• CNC-styrd dubbdocka eller motspindel
• Identisk motspindel med samma effekt möjlig
• Upp till två Y-axlar med ±100 mm slaglängd
• Dynamisk servorevolver
• Fritt rörliga lynetter på X/Z-slidar
• Toppmoderna styrsystem från Siemens eller Fanuc
• Automationslösningar tillgängliga
